โครงสร้างภายในของตู้สวิตช์ MNS เป็นอย่างไร?

ในฐานะซัพพลายเออร์ตู้สวิตช์ MNS ที่ช่ำชอง ฉันมีโอกาสได้เห็นวิวัฒนาการและความซับซ้อนของส่วนประกอบทางไฟฟ้าที่จำเป็นเหล่านี้ ในบล็อกนี้ ฉันจะเจาะลึกเค้าโครงภายในของตู้สวิตช์ MNS โดยให้ความกระจ่างเกี่ยวกับส่วนต่างๆ ฟังก์ชัน และความสำคัญของแต่ละองค์ประกอบ

พื้นฐานของแผงสวิตช์ MNS

ตู้สวิตช์ MNS (สวิตช์เกียร์แรงดันต่ำแบบโมดูลาร์) ได้รับการออกแบบมาเพื่อมอบโซลูชันที่ปลอดภัยและมีประสิทธิภาพสำหรับการจ่ายพลังงานไฟฟ้า มีการใช้กันอย่างแพร่หลายในการตั้งค่าอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัยเพื่อควบคุม ป้องกัน และตรวจสอบวงจรไฟฟ้า การออกแบบโมดูลาร์ของตู้สวิตช์ MNS ช่วยให้ปรับแต่งและขยายได้ง่าย ทำให้เป็นตัวเลือกที่หลากหลายสำหรับการใช้งานที่หลากหลาย

เค้าโครงภายใน

เค้าโครงภายในของตู้สวิตช์ MNS ได้รับการออกแบบอย่างระมัดระวังเพื่อให้มั่นใจถึงฟังก์ชันการทำงานและความปลอดภัยสูงสุด โดยทั่วไปจะประกอบด้วยหลายช่อง แต่ละช่องมีไว้เพื่อวัตถุประสงค์เฉพาะ มาดูส่วนประกอบหลักของตู้สวิตช์ MNS กันดีกว่า:

ช่องบัสบาร์

ช่องบัสบาร์เป็นหัวใจสำคัญของห้องสวิตช์ เป็นที่ตั้งของบัสบาร์หลักซึ่งมีหน้าที่กระจายพลังงานไฟฟ้าไปทั่วห้องเล็ก ๆ บัสบาร์ทำจากวัสดุที่มีความนำไฟฟ้าสูง เช่น ทองแดงหรืออะลูมิเนียม และได้รับการออกแบบมาให้ส่งกระแสไฟฟ้าปริมาณมาก โดยปกติจะจัดเรียงเป็นแนวตั้งหรือแนวนอน ขึ้นอยู่กับการออกแบบของตู้สวิตช์

ช่องเซอร์กิตเบรกเกอร์

ช่องเซอร์กิตเบรกเกอร์คือตำแหน่งที่ติดตั้งเซอร์กิตเบรกเกอร์ เซอร์กิตเบรกเกอร์เป็นอุปกรณ์ความปลอดภัยที่จำเป็นที่ป้องกันวงจรไฟฟ้าจากกระแสเกิน การลัดวงจร และข้อผิดพลาดทางไฟฟ้าอื่นๆ ได้รับการออกแบบมาเพื่อขัดขวางการไหลของกระแสไฟฟ้าโดยอัตโนมัติเมื่อเกิดข้อผิดพลาด ป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้า และมั่นใจในความปลอดภัยของบุคลากร

ส่วนควบคุมและป้องกัน

ช่องควบคุมและป้องกันใช้บรรจุอุปกรณ์ควบคุมและป้องกัน เช่น รีเลย์ คอนแทคเตอร์ และมิเตอร์ อุปกรณ์เหล่านี้มีหน้าที่ตรวจสอบและควบคุมวงจรไฟฟ้าตลอดจนป้องกันไฟฟ้าขัดข้อง พวกมันเชื่อมต่อกับเซอร์กิตเบรกเกอร์และส่วนประกอบอื่น ๆ ของตู้สวิตช์ผ่านเครือข่ายสายไฟและสายเคเบิล

ช่องใส่สายเคเบิล

ช่องใส่สายเคเบิลเป็นที่สำหรับเชื่อมต่อสายเคเบิลขาเข้าและขาออกเข้ากับตู้สวิตช์ ให้พื้นที่ที่ปลอดภัยและเป็นระเบียบสำหรับสายเคเบิล ปกป้องสายเคเบิลจากความเสียหายและรับประกันฉนวนที่เหมาะสม ช่องใส่สายเคเบิลมักจะอยู่ที่ด้านล่างหรือด้านหลังของตู้สวิตช์ ขึ้นอยู่กับการออกแบบ

ช่องเสริม

ช่องเสริมใช้บรรจุอุปกรณ์เสริม เช่น ฟิวส์ สวิตช์ และไฟแสดง อุปกรณ์เหล่านี้ใช้เพื่อมอบฟังก์ชันการทำงานเพิ่มเติมและการควบคุมตู้สวิตช์ เชื่อมต่อกับอุปกรณ์ควบคุมและป้องกันผ่านเครือข่ายสายไฟและสายเคเบิล

ความสำคัญของแต่ละช่อง

แต่ละช่องในห้องสวิตช์ MNS มีบทบาทสำคัญในการรับประกันการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบไฟฟ้า ช่องบัสบาร์เป็นวิธีการกระจายพลังงานไฟฟ้าที่เชื่อถือได้และมีประสิทธิภาพ ในขณะที่ช่องเซอร์กิตเบรกเกอร์จะป้องกันวงจรไฟฟ้าจากกระแสเกินและการลัดวงจร ส่วนควบคุมและป้องกันจะตรวจสอบและควบคุมวงจรไฟฟ้า เพื่อให้มั่นใจว่าวงจรไฟฟ้าทำงานภายในขอบเขตที่ปลอดภัย ช่องใส่สายเคเบิลให้พื้นที่ที่ปลอดภัยและเป็นระเบียบสำหรับสายเคเบิล ในขณะที่ช่องเสริมให้ฟังก์ชันการทำงานและการควบคุมเพิ่มเติม

ตู้สวิตช์ MNS ประเภทต่างๆ

ตู้สวิตช์ MNS มีหลายประเภทให้เลือกใช้งาน แต่ละประเภทได้รับการออกแบบให้ตรงตามข้อกำหนดเฉพาะ ประเภทที่พบบ่อยที่สุด ได้แก่:

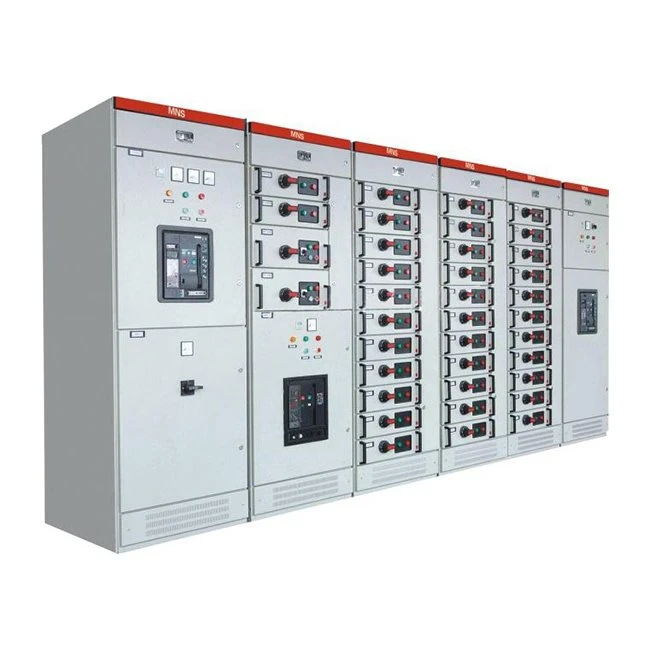

คณะรัฐมนตรีขาออกของ MNS

ตู้ขาออกของ MNS ใช้เพื่อกระจายพลังงานไฟฟ้าไปยังโหลดต่างๆ ในอาคารหรือสิ่งอำนวยความสะดวก โดยทั่วไปจะประกอบด้วยเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และอุปกรณ์ควบคุมและป้องกันอื่นๆ

ตู้เก็บประจุ MNS

MNS Capacitor Cabinet ใช้เพื่อปรับปรุงตัวประกอบกำลังของระบบไฟฟ้า ประกอบด้วยตัวเก็บประจุซึ่งใช้เก็บพลังงานไฟฟ้าและปล่อยออกมาเมื่อจำเป็น

ตู้กรอง MNS

ตู้กรอง MNS ใช้เพื่อกรองกระแสฮาร์มอนิกและการรบกวนทางไฟฟ้าอื่นๆ ออกจากระบบไฟฟ้า ประกอบด้วยตัวกรองซึ่งใช้ในการลบความถี่ที่ไม่ต้องการออกจากสัญญาณไฟฟ้า

บทสรุป

โดยสรุป เค้าโครงภายในของตู้สวิตช์ MNS เป็นระบบที่ซับซ้อนและได้รับการออกแบบอย่างระมัดระวัง ซึ่งมีบทบาทสำคัญในการรับประกันการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบไฟฟ้า ด้วยการทำความเข้าใจส่วนต่างๆ และฟังก์ชันต่างๆ ของส่วนต่างๆ คุณจะสามารถตัดสินใจได้อย่างชาญฉลาดเมื่อเลือกและติดตั้งตู้สวิตช์ MNS สำหรับการใช้งานของคุณ

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับตู้สวิตช์ MNS หรือมีคำถามใดๆ เกี่ยวกับผลิตภัณฑ์ของเรา โปรดอย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่เหมาะสมกับความต้องการของคุณ
